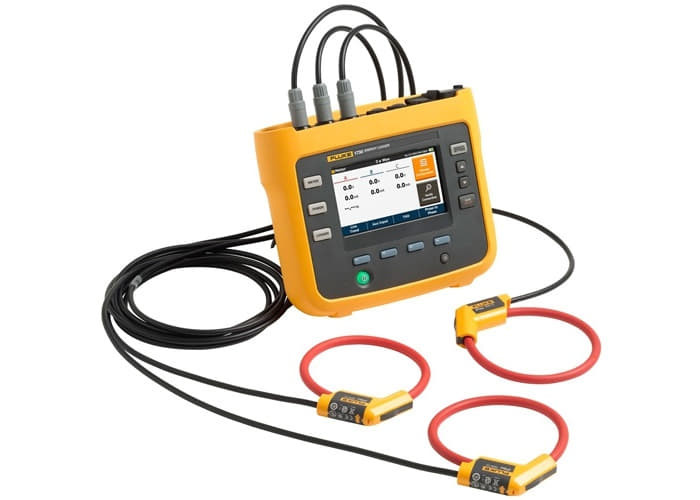

Fluke-1734/INTL — трехфазный анализатор качества электроэнергии
Описание трехфазного анализатора качества электроэнергии Fluke 1734:
Трехфазные регистраторы качества электроэнергии Fluke 1732 и Fluke 1734 позволяют легко обнаружить источники потерь электроэнергии.
Определяйте, когда и где на вашем объекте потребляется энергия – от технологических входов до отдельных цепей. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени. Это снижает необходимость в использовании защитных средств, а также в посещении объекта и контроле.
Профилирование энергопотребления на всех участках объекта позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет ПО Energy Analyze позволяет сравнивать несколько точек данных во времени и создавать полную картину энергопотребления, что является первым шагом к сокращению расходов на электроэнергию.
Отличительные особенности анализатора качества Fluke 1734:
- Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров;
- Совместимость с Fluke Connect: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия;
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи;
- Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях;
- Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте;
Технические характеристики трехфазного анализатора качества электроэнергии Fluke 1734:
| Параметр | Диапазон | Разрешение | Собственная погрешность при эталонных условиях (% от показания +% полной шкалы) | ||
|---|---|---|---|---|---|
| Характеристики | |||||
| Напряжение | 1000 В | 0,1 В | ±(0,2% + 0,01%) | ||
| Ток: прямой ввод | i17xx-flex 1500 12" | 150А | 0,1 А | ±(1% + 0,02%) | |
| 1500 А | 1 А | ±(1% + 0,02%) | |||
| i17xx-flex 3000 24" | 300 А | 1 А | ±(1% + 0,03%) | ||
| 3000 А | 10 А | ±(1% + 0,03%) | |||
| i17xx-flex 6000 36" | 600 А | 1 А | ±(1,5% + 0,03%) | ||
| 6000 А | 10 А | ±(1,5% + 0,03%) | |||
| i40s-EL clamp | 4 A | 1 мА | ±(0,7% + 0,02%) | ||
| 40 А | 10 мА | ±(0,7% + 0,02%) | |||
| Частота | От 42,5 до 69 Гц | 0,01 В | ±(0,1%) | ||
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2% + 0,02%) | ||
| Минимальное/максимальное напряжение | 1000 В | 0,1 В | ±(1% + 0,1%) | ||
| Ток минимальный/максимальный | Зависит от принадлежности | Зависит от принадлежности | ±(5% + 0,2%) | ||
| Общее гармоническое искажение (THD) напряжения | 1000% | 0,1% | ±0,5 | ||
| Общее гармоническое искажение (THD) силы тока | 1000% | 0,1% | ±0,5 | ||
| Параметр | Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 А / 1500 А | 300 А / 3000 А | 600 А / 6000 А | 4 А / 40 А | ||
| Собственная неопределенность ±(% от показания + % диапазона)1 | |||||
| Активная мощность P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Активная энергия Ea | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Полная энергия Eap | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5% от измеренной полной мощности | |||
| Реактивная энергия Er | 0 ≤ PF ≤ 1 | 11 | |||
| Коэффициент мощности PF | — | 11 | |||
| Коэффициент сдвига мощности | — | 11 | |||
| DBF/cosϕ | — | 11 | |||
| Дополнительная неопределенность в % диапазона1 | В P-N>250 В | 0,015% | 0,0225% | 0,0225% | 0,015% |
Комплект поставки Fluke-1734/INTL:
| № | Наименование | Количество |
|---|---|---|
| 1 | Трехфазный анализатор качества электроэнергии Fluke-1734/INTL (международная модель) | 1 |
| 2 | Флэш-накопитель USB (4 ГБ) (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus) | 1 |
| 3 | USB-кабель | 1 |
| 4 | Плоский кабель 3PHVL-173 | 1 |
| 5 | Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см | 1 |
| 6 | Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м | 1 |
| 7 | Зажим типа «крокодил» | 4 |
| 8 | Мягкий чехол C173x | 1 |
| 9 | Комплект цветных наклеек | 1 |
| 10 | Комплект подвеса 173x | 1 |
| 11 | Магнит датчика MP1 | 4 |
| 12 | Тонкие гибкие токоизмерительные датчики i173X-flex1500 12 дюймов | 3 |
| 13 | Сетевой шнур | 1 |
| 14 | Комплект документов (краткий справочник, меры безопасности) | 1 |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Методика поверки 1732, 1734.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/FLUKE/Свидетельство Fluke 1732, 1734 (до 20.12.2023).pdf
Мы предлагаем для поставки электроизмерительные устройства анализаторы электроэнергии. Fluke-1734/INTL — трехфазный анализатор качества электроэнергии, артикул 321259 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
