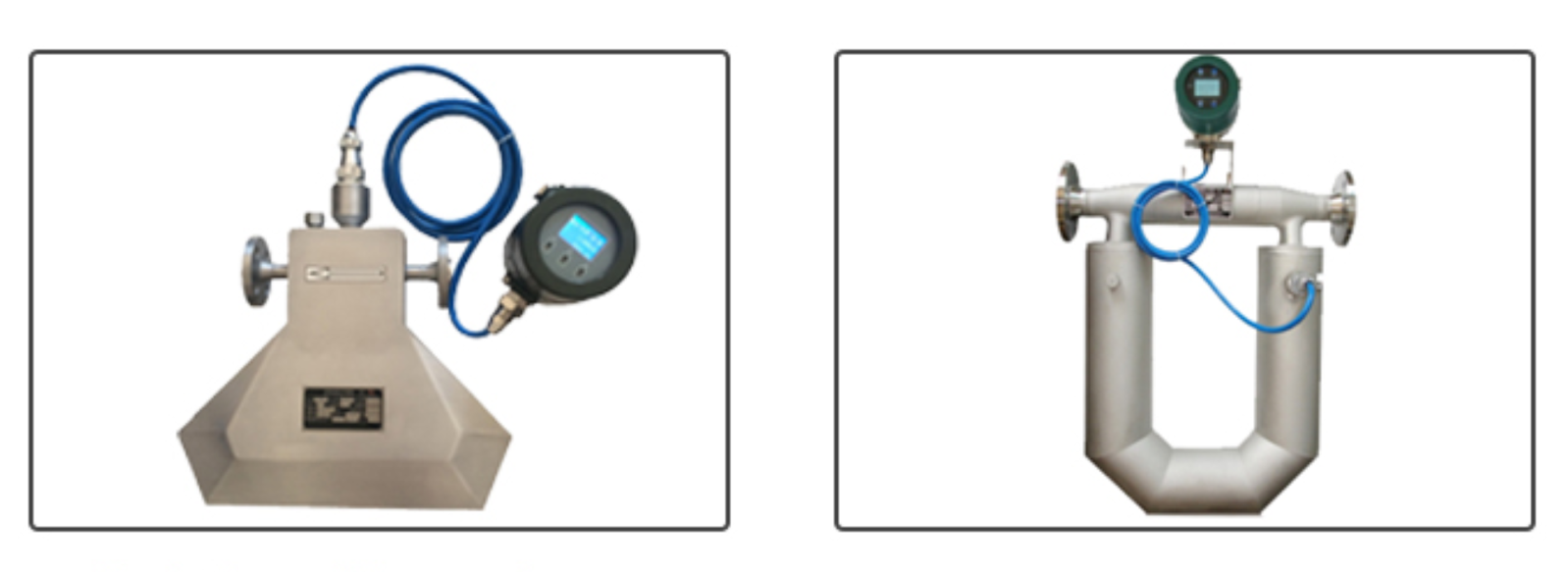

Сверхточный массовый расходомер YOKE YK-MFU

Описание сверхточного массового расходомера YOKE YK-MFU:

Массовый расходомер серии MFU – это новый тип расходомеров, построенный на принципе использования силы Кориолиса. Он может напрямую измерять массу и расход среды, что имеет важнейшее значение для контроля расхода энергоресурсов, химических реакций и других типов мониторинга в промышленном производстве.

Измерение возможно, как для жидкостей, так и для газов (при определенных условиях давления и плотности). При этом стоимость кориолисовых расходомеров Yoke YK-MFU ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.

Применение:

Кориолисовые расходомеры Yoke YK-MFU выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.

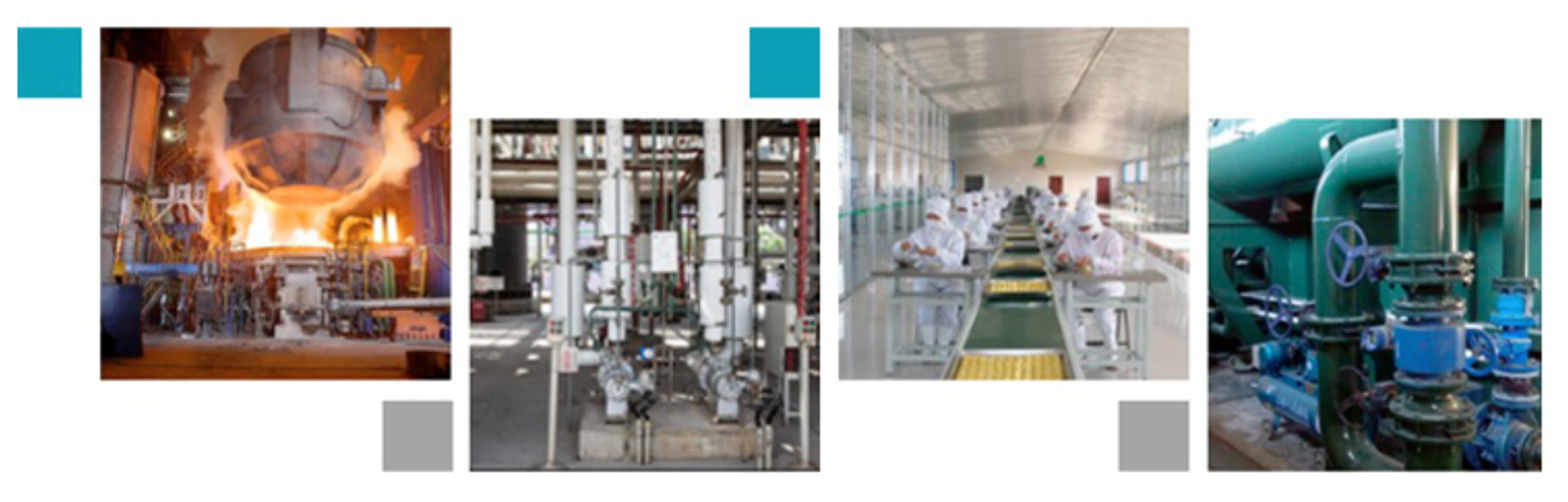

Массовый расходомер MFU успешно используется для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:

• химическая промышленность, в том числе нефтехимическая отрасль,
• анализ содержания воды в консистентных/обычных смазочных материалах, растительном масле, животном жире и других жирах и маслах
• Фармацевтическая промышленность
• производство лакокрасочных материалов и бумаги
• крашение текстиля
• топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
• смазочные материалы
• пищевую промышленность, включая растительные масла и газированные напитки

Кроме измерения обычных потоков жидкостей кориолисовые расходомеры Yoke YK-MFU отлично подходят для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:

• неньютоновские жидкости
• различные буровые растворы, шламы
• жидкости с низкой электропроводимостью (сверхчистая вода, масла)
• Жидкости со сверхнизкой температурой (сжиженные газы)

Также массовые расходомеры Yoke YK-MFU характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.

Технические характеристики:

Принцип действия:

Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. В процессе измерения возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.

Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок, напряжения создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движения одной трубки относительно другой. При отсутствии потока на входе и на выходе синусоидальные волны находятся в одной фазе — то есть двигаются синхронно.

При движении жидкости по трубкам в них возникает кориолисовые силы. Эти силы заставляют сенсорные трубки скручиваться в противоположном направлении, в результате чего синусоиды сдвигаются по фазе относительно друг друга и становятся асинхронными.

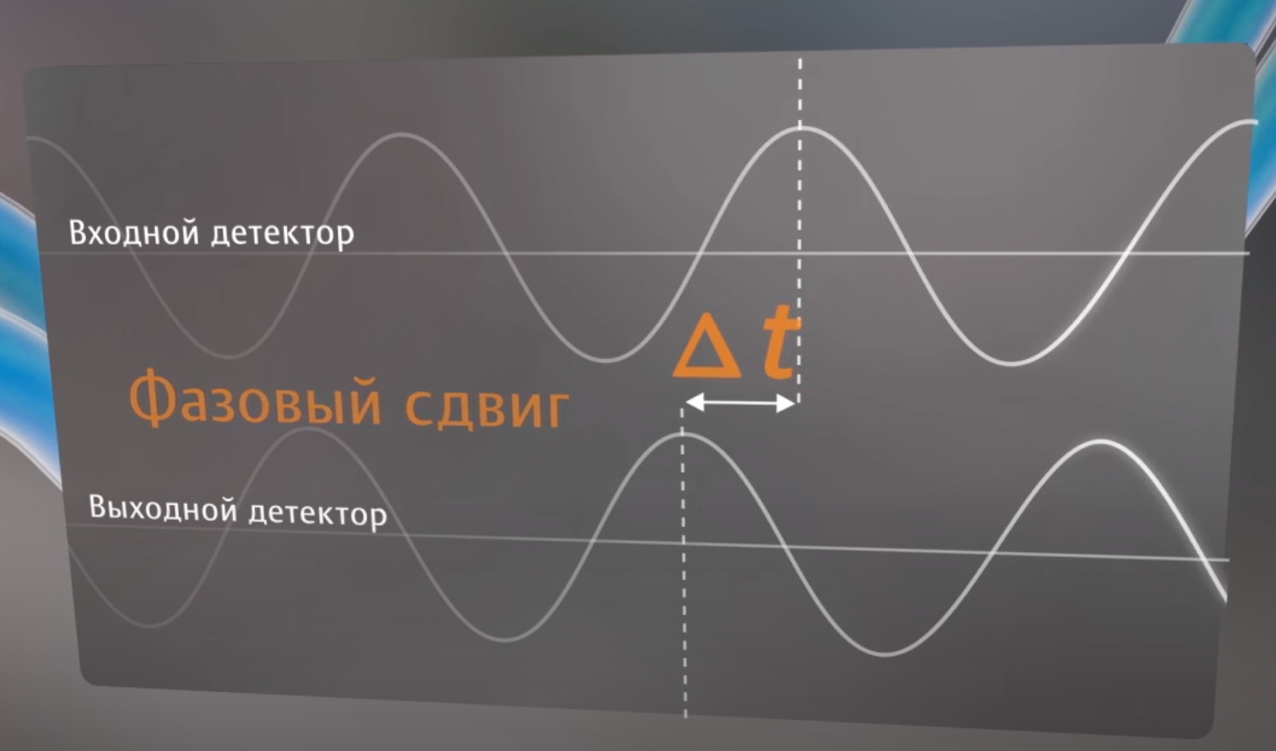

Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется ∆t. Значение ∆t прямо пропорционально массовому расходу. Чем больше ∆t вызванная кориолисовой силой, тем больше массовый расход. Если фазовый сдвиг синусоиды определяют массовый расход, то частота волны определяет плотность.

При изменении плотности жидкости изменяется и частота вибрации трубок. Жесткость сенсорных трубок остается практически постоянной. Таким образом масса и плотность среды, содержащейся в фиксированном объеме сенсорных трубок является единственной переменной влияющей на частоту.

Объемный расход рассчитывается на основании полученных массового расхода и плотности. Зная массу и плотность несложно вычислить объемный расход. Используя этот подход массовый расходомер Yoke YK-MFU обеспечивает высокую точность прямых измерений массового расхода и плотности в широком диапазоне применений.
