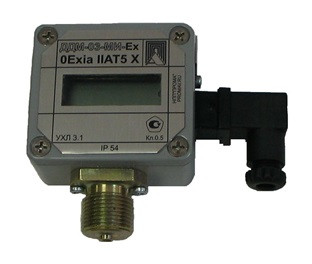

Датчик избыточного давления ДДМ-03МИ-40ДИ-Ех (взрывозащ. исп)
Описание датчика избыточного давления ДДМ-03МИ-40ДИ-Ех (взрывозащищенное исполнение):
Для преобразования избыточного давления (ДИ), абсолютного (ДА), разрежения (ДВ), избыточного давления и разрежения (ДИВ), разности давлений (ДД) вохдуха, природного и нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА и отображения текущего значения на цифровом табло.
Датчики имеют исполнения: общепромышленное и взрывозащищенное. Датчики давления исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».
Датчики могут быть использованы для работы в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе во взрывоопасных производствах (для датчиков исполнения Ех), в теплоэнергетике, в газовом хозяйстве, системах вентиляции и других отраслях.
Расшифровка типов модели ДДМ-03-МИ:
- ДДМ-03-МИ- 3-х предельный с индикатором общепромышленного исполнения;
- ДДМ-03-МИ-Ех – 3-х предельный с индикатором взрывозащищенного исполнения с маркировкой «0Exia IIAT5 Х».
Отличительные особенности:
- 3 настроенных диапазона;
- Выходной сигнал (4-20)мА;
- Рабочее давление для ДД до 25 кГс/см;
- Вариант прибора во взрывозащищенном исполнении;
- Межповерочный интервал 2 года;
- Рабочая среда: газ, воздух, жидкость;
Исполнения:
| Модель | Предел измерений, кПа | Перегрузка по давлению, кПа | Рабочее давление, МПа | Рабочая среда |
|---|---|---|---|---|
| ДДМ-03-10ДИ-МИ-Ех | 40 25 16 |
200 | - | Газ, воздух |
Общие технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более: | ±0,45 | |
| Предельные значения выходного сигнала постоянного тока, мА | (4 – 20) | |
| Напряжение питания датчика, постоянный ток, В | 24±6 | |
| Условия эксплуатации: температура окружающего воздуха, °С - ДДМ-03-МИ-Ех - ДДМ-03-МИ |
(от -25 до +50) (от -25 до +70) |
|
| Степень защиты по ГОСТ 14254-96: ДДМ-03-МИ-Ех ДДМ-03-МИ |
IP54 | |
| Наработка на отказ, ч. | 80000 | |
| Масса, не более, кг - ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ - ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ |
0,5 1,2 |
|
| Габаритные размеры, не более, мм - ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ-Ех, ДДМ-03-ДИ(ДА,ДВ,ДИВ)-МИ - ДДМ-03-ДД-МИ-Ех, ДДМ-03-ДД-МИ |
100x100x35 120x80x45 |
|
| Межповерочный интервал | 2 года | |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Прома/Свидетельство СИ ДДМ-03, ДДМ-03МИ.pdf
