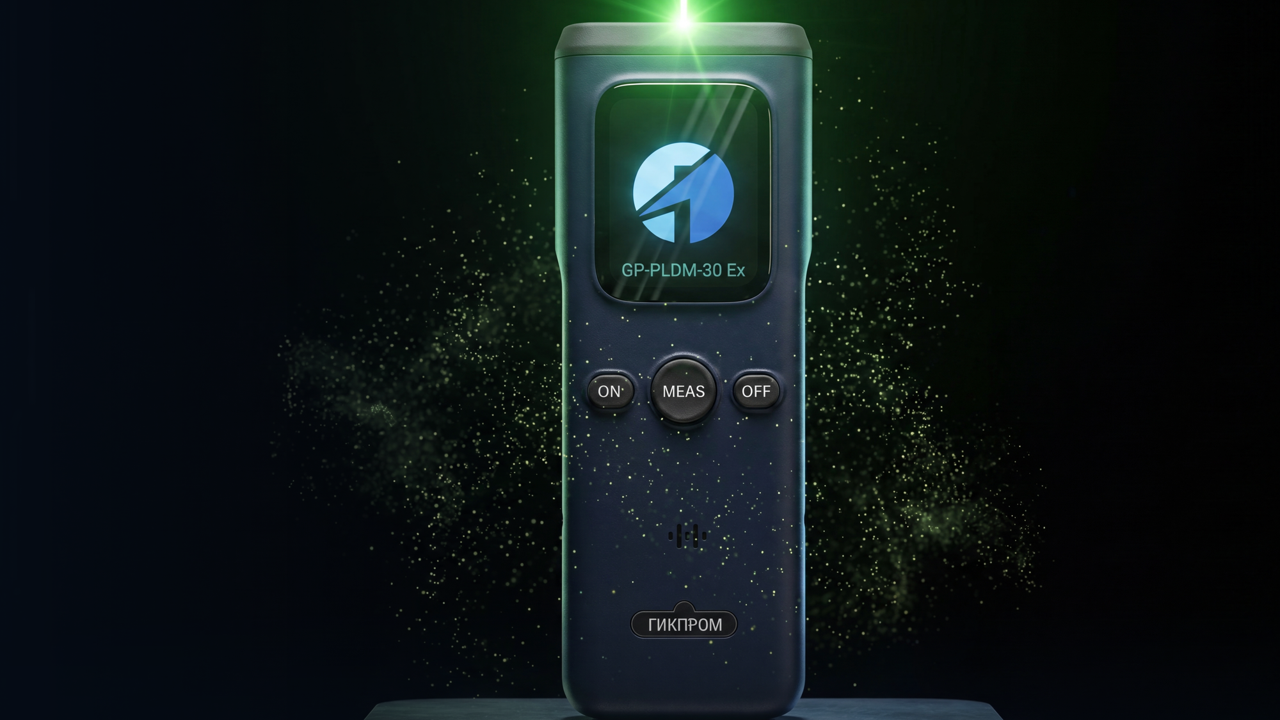

Лазерные детекторы метана давно применяются на обходах газопроводов, но до сих пор оставались «просто индикаторами»: их показания нельзя было использовать там, где требуется юридически значимое измерение. ГИКПРОМ закрыл этот пробел — детекторы серии ГП-ПЛДМ прошли испытания и внесены в Федеральный информационный фонд по обеспечению единства измерений «Аршин» под государственным регистрационным № 99161-26. Это первый лазерный детектор метана, доведённый российским производителем до статуса средства измерений.
Детекторы метана ГП-ПЛДМ получили утверждённый тип средства измерений (госреестр № 99161-26, испытания — ФБУ «НИЦ ПМ «Ростест»). Это значит, что их показаниями можно оперировать в сферах государственного регулирования: при производственном контроле, аттестации рабочих мест, в отчётности и при проверках надзорных органов. Принцип работы — перестраиваемая диодная лазерная спектроскопия (TDLAS): прибор дистанционно, до 150 м, определяет метан по поглощению лазерного излучения менее чем за 20 мс, не приближаясь к месту утечки.
Что означает статус «средство измерений»
Утверждение типа — это не маркетинговый знак качества, а процедура, по итогам которой прибор признаётся пригодным для измерений в регулируемых государством сферах. Испытания ГП-ПЛДМ проходили в ФБУ «НИЦ ПМ «Ростест» — одном из ведущих метрологических центров страны. Их результат подтвердил: реальные метрологические характеристики детекторов соответствуют заявленным в описании типа.
После внесения в «Аршин» прибор получает описание типа, интервал поверки и методику поверки, а его показания приобретают юридическую силу. Проверить запись может любой желающий — по регистрационному номеру в открытом реестре.
Что даёт утверждённый тип на практике
- показания можно вносить в акты, протоколы и отчётность;
- прибор допустим к применению в сферах госрегулирования;
- есть официальная методика и интервал поверки;
- результаты не отклоняются при проверках надзорных органов;
- запись о приборе открыто проверяется в ФИФ «Аршин».
Кому это важно в первую очередь
Для метрологических служб, специалистов по промышленной безопасности и работников газового хозяйства статус средства измерений снимает главный вопрос — законность применения прибора в регламентированных процедурах. Работа ведётся в полном соответствии с Федеральным законом № 102-ФЗ «Об обеспечении единства измерений» и связанными с ним нормативными актами, а не «на свой страх и риск» с индикатором, который формально измерением не является.
Где лазерный детектор нужен на практике
Сегодня дистанционный контроль метана — не экзотика, а рабочий инструмент: он сокращает время обходов, снижает технологические потери газа и позволяет находить утечки там, куда физически не подобраться. Показательна практика соседних стран, где такие приборы уже встроены в отраслевые процессы, хотя подходы там заметно различаются.
Беларусь: обход газопроводов закреплён нормативно
В Беларуси применение высокочувствительных детекторов зафиксировано на уровне правил по обеспечению промышленной безопасности в области газоснабжения: обход наружных газопроводов с их использованием стал основным методом обслуживания для газовых служб. То есть прибор не дополняет обход, а формирует его методику.
Казахстан: от городских сетей до магистралей
В Казахстане спектр задач шире — регулярный контроль распределительных сетей в городах, масштабные обследования магистральных трубопроводов, работа мобильных лабораторий. Дополнительный драйвер — экологическая повестка: страна участвует в инициативе Global Methane Pledge, предполагающей сокращение выбросов метана на 30 % к 2030 году. Под эту задачу компании выстраивают системный мониторинг, и лазерные детекторы становятся его базовым звеном.
| Параметр | Контактный газоанализатор | Лазерный детектор ГП-ПЛДМ |
|---|---|---|
| Как выполняется замер | Датчик нужно поднести к месту утечки | Дистанционно, лучом, до 150 м |
| Труднодоступные участки | Нужен доступ, подъём, вскрытие | Замер с земли, с дороги, через ограждение |
| Время одного измерения | Секунды и десятки секунд на прокачку | Менее 20 мс |
| Что показывает | Концентрацию в точке, % НКПР или ppm | Интегральную концентрацию по лучу, ppm·m |
| Скорость обхода | Ограничена перемещением оператора | Сканирование трассы на ходу |
Чем опасен метан
Метан (CH₄) — основной компонент природного газа. Он образуется и в естественных биохимических процессах, и в ходе промышленной деятельности, поэтому источников его поступления в воздух много, а контроль концентрации нужен постоянно. Опасность метана складывается из трёх разных по природе рисков.
Вытеснение кислорода
В замкнутых объёмах — колодцах, подвалах, технических помещениях — скапливающийся газ вытесняет воздух. Снижение доли кислорода приводит к гипоксии, а при значительной утечке — к прямой угрозе жизни, причём без запаха предупреждения человек может не заметить ухудшение состояния вовремя.
Взрывоопасность
Смешиваясь с воздухом, метан образует горючую смесь. Взрывоопасный диапазон концентраций — приблизительно от 4,4 % до 17 % по объёму. Внутри этого интервала достаточно любого источника воспламенения: искры в неисправном электроприборе, разряда статического электричества, открытого пламени. Именно поэтому утечку важно обнаружить до того, как концентрация войдёт в опасный диапазон.
Влияние на климат
Метан — сильный парниковый газ, вклад которого в глобальное потепление значительно выше, чем у эквивалентного объёма углекислого газа. Отсюда и международные программы по сокращению выбросов, и требования к предприятиям вести учёт утечек: контроль метана сегодня — это одновременно вопрос безопасности и вопрос экологической отчётности.
Как работает лазерный детектор: технология TDLAS
В основе ГП-ПЛДМ лежит метод TDLS/TDLAS — перестраиваемая диодная лазерная спектроскопия. Она использует физическое свойство молекул: каждый газ поглощает свет строго на своих спектральных линиях. Для метана такая линия известна, и прибор «настроен» именно на неё, поэтому не реагирует на посторонние газы, пыль и пары.
- Излучение лазера. Детектор направляет луч в зону контроля — на трубу, колодец, фланец, стену здания.
- Поглощение метаном. Проходя через облако утечки, луч теряет интенсивность пропорционально количеству молекул CH₄ на своём пути.
- Анализ и расчёт. Встроенный приёмник ловит отражённый сигнал и мгновенно вычисляет концентрацию метана по трассе луча.
Почему результат измеряется в ppm·m
Дистанционный метод даёт интегральную величину — произведение концентрации на длину участка, который луч прошёл сквозь газовое облако. Отсюда единица ppm·m. На практике это удобно: оператору не нужно знать точный размер облака, чтобы понять, что утечка есть и насколько она интенсивна. Прибор фиксирует сам факт и относительную величину выброса — этого достаточно, чтобы принять решение о локализации и ремонте.
Что это даёт в поле
Отклик менее 20 мс означает, что оператор ведёт лучом вдоль трассы непрерывно и получает реакцию практически мгновенно. Проверка не требует контакта с объектом, спуска в колодец или остановки процесса. Взрывозащищённое исполнение Ex ib IIC T4 Gb позволяет работать во взрывоопасных зонах, а масса 420 г и автономность более 8 часов — вести обходы полную смену.
Технические характеристики ГП-ПЛДМ
| Параметр | Значение |
|---|---|
| Определяемый газ | метан (CH₄) |
| Дистанция обнаружения | 0,5–150 м |
| Диапазон определения | 0…100 000 ppm·m |
| Скорость реакции | < 20 мс |
| Взрывозащита | Ex ib IIC T4 Gb |
| Степень защиты | IP65 |
| Температурный диапазон | −20…+50 °C |
| Влажность | до 98 % |
| Автономная работа | более 8 часов |
| Габариты | 39 × 54 × 160 мм |
| Масса | 420 г |
| Сигнализация | звуковая, вибрационная |
Частые вопросы
Чем средство измерений отличается от индикатора газа
Индикатор сигнализирует о наличии газа, но его показания не имеют метрологического статуса и не могут использоваться в официальных документах. Средство измерений имеет утверждённый тип, описание, методику и интервал поверки — его результаты признаются в сферах государственного регулирования.
Нужна ли прибору поверка
Да. Для средства измерений установлен интервал поверки, указанный в описании типа. Поверку выполняет аккредитованная организация; ГИКПРОМ помогает организовать её как для новых приборов, так и в дальнейшей эксплуатации.
Работает ли детектор в темноте и в мороз
Метод не зависит от освещённости — измеряется поглощение собственного лазерного излучения прибора. Рабочий диапазон температур составляет от −20 до +50 °C при влажности до 98 %.
Можно ли проверять утечки на расстоянии через препятствие
Луч должен доходить до поверхности за зоной контроля и возвращаться, поэтому измерение выполняется по прямой видимости. При этом подходить к объекту вплотную не требуется: замер возможен с земли, с дороги или из-за ограждения.
Подберём исполнение ГП-ПЛДМ под ваши задачи
Расскажем о применении на обходах, комплектации и поверке, подготовим коммерческое предложение и документы для включения прибора в регламент работ.
